长沙皮带式输送机的组成结构和工作原理

来源：www.csguankai.com 发布时间：2023-05-26 返回列表

带式输送机是由挠性输送带作为物料承载件和牵引件来输送物料的运输机构的一种型式。它用一根闭合环形输送带作牵引及承载构件，将其绕过并张紧于前、后两滚筒上，依靠输送带与驱动滚筒间的摩擦力使输送带产生连续运动，依靠输送带与物料间的摩擦力使物料随输送带一起运行，从而完成输送物料的任务。主要组成部件有张紧滚筒、张紧装置、装料漏斗、改向滚筒、支撑托辊、封闭环形带、卸载装置、驱动滚筒及驱动装置等。
1、在带式输送机中，输送带既是承载件又是牵引件，它主要用来承放物料和传递牵引力。它是带式输送机中成本高(约占输送机造价的40%),又易磨损的部件。因此，对所选输送带要求强度高、延伸率小、挠性好、本身重量轻、吸水性小、耐磨、耐腐蚀，同时还须满足食品卫生要求。

2、常用的输送带有：橡胶带、各种纤维编织带、塑料带、锦纶带、强力锦纶带、板式带、钢带和钢丝网带等，其中用得最多的是普通型橡胶带。各种输送带的品种及规格可查阅为机械设计手册。

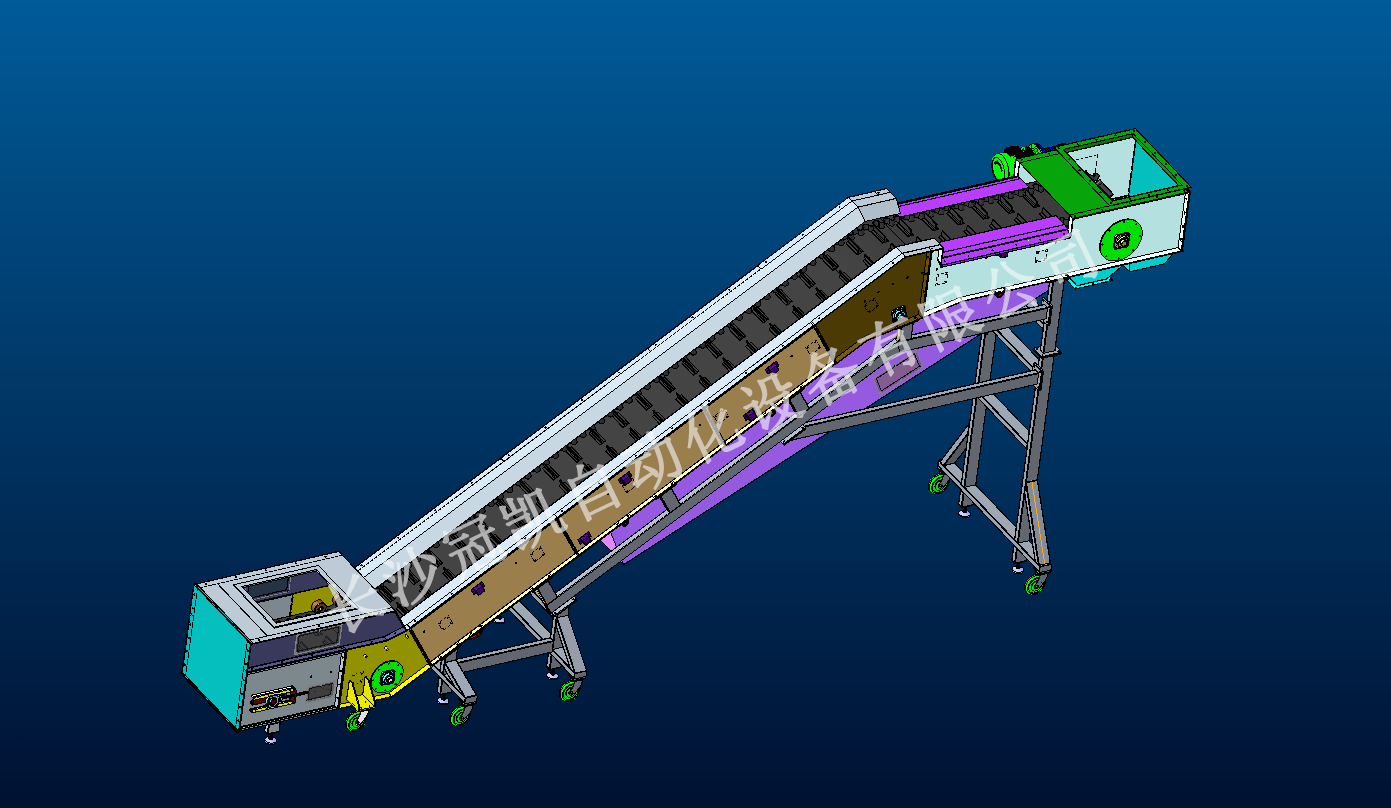

长沙大倾角输送机

3、驱动装置一般由一个或若干个驱动滚筒、减速器、联轴器等组成。驱动滚筒是传递动力的主要部件，除板式带的驱动滚筒为表面有齿的滚筒外，其他输送带的驱动滚筒通常为直径较大、表面光滑的空心滚筒。滚筒通常用钢板焊接面成，为了增加滚筒和带的摩擦力，有时在表面包上木材、皮革或橡胶。滚筒的宽度比输送带宽100-200mm，呈鼓形结构，即中部直径稍大，用于自动纠正输送带的跑偏。
4、在带式输送机中，由于输送带具有一定的延伸率，在拉力作用下，本身长度会增大。这个增加的长度需要得到补偿，否则带与驱动滚筒间会因不能紧密接触而打滑，使输送带无法正常运转。张紧装置的作用是保证输送带具有足够的张力，以便使输送带和驱动滚筒间产生必要的摩擦力以保证输送机正常运转。常用的张紧装置有重锤式和螺旋式。对于输送距离较短的输送机，张紧装置可直接装在输送带的从动滚筒的支承轴上，而对于较长的输送机则需设专用的张紧辊。
5、带式输送机的机架多用槽钢、角钢和钢板焊接而成。可移式输送机的机架装在滚轮上以便移动。托辊在输送机中对输送带及上面的物料起承托的作用，使输送带运行平稳。板式带不用托辊，因它靠板下的导板承托滑行。托辊应尽量做到运动阻力系数小、功率消耗小、结构简单、便于拆装维修、有较高的强度和耐磨性以及良好的密封性能等。
